Конструкторско-технологическая подготовка производства
Цель: разработка конструкторско-технгологической документации для запуска в производство пиджака.
Задачи: - разработка технического эскиза с описанем образца модели - разработка образца-эталона - разработка конструкторской документации - разработка технологической документации

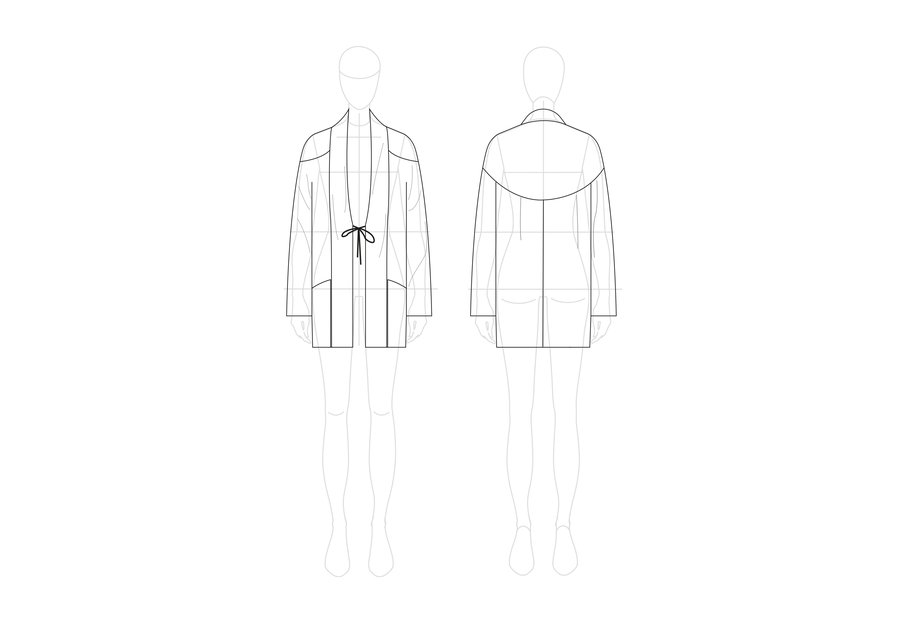

Техническое описание модели
Мужской пиджак прямого силуэта. Изготовлен из мягкой экокожи, на подкладке. Подойдет мужчинам средней возрастной группы, 1-2 полнотной группы, демисезонный.
Полочка с цельнокроеным рукавом, двойными кокетками, накладными карманами.
Спинка с цельнокроеным рукавом, двойной кокеткой, средним швом.
Цельнокроеный рукав отвесной формы с дмумя швами с втачной ластовицей.
Отрезной воротник шалька, переходит с горловины и идет по борту.
Двойные кокетки от горловины до плечевого шва, продолжающиеся в двойную кокетку на спинке.
Застежка — два шнурка по линии талии, втаченные между полочкой и воротником, завязываются в бант.
Накладные карманы с обтачкой, на подкладке, карманы втачены в боковой шов изделия и подгибку изделия снизу, распологаются в области бедра.
Пиджак с притачной понизу подкладкой. Изделие чуть ниже линии бедра.
Модель — 1 Наименование — пиджак Полнотно-возрастная группа — 1-2 группы, средняя Назначения изделия — верхняя Силуэт — прямой Количество членений — продольное 3, поперечное 1 Рекомендуемые размеры — 44-50 Сезон- демисезон Климатические параметры эксплуатации- ±14-18°С Характер использования- статический
Требование к материалам
материалы верха — экокожа ассортиментальная группа -костюмная группа состав материала — 100% полиуретан, основы 100% вискоза поверхностная плотность — 370 г/м²
геометрические показатели физико-механические показатели: исключительно химчистка усадка в любом ее проявлении отсутствует (0%) растяжение по основе и утку отсутствует
Прокладочные, подкладочные материалы и средства укрепления конструкции изделия
Назначение — подкладочный материал Волокнистый состав — 100% вискоза Поверхностная плотность — 110г/м² геометрические показатели — 1400 мм
Маркировочные данные
Модель 1
Пиджак мужской 44-50, 170-185 Кокетка полочки Материал верха Количество деталей: 4
Маркировочные данные
Модель 1
Пиджак мужской 44-50, 170-185 Полочка Подкладка Количество деталей: 2
Рекомендации по уходу и эксплутации изделия
Режимы ВТО — ВТО при t=160°С способы ухода — химчистка маркировка — прилагается памятка по эксплуатации — прилагается
1. Стачать обтачку с карманом по верхнему срезу, обработать «в чистый край» (М) 2. Стачать подкладку кармана к обтачке кормана (М) 3. Втачать карман между полочкой и спинкой по боковому шву (М) 4. Стачать карман к полочке по лицу (сделать закрепку на входе в кар- ман) (М) 5. Стачать низ кармана и низ полочки к подкладке (М) 6. Проутюжить готовый карман. (У)
